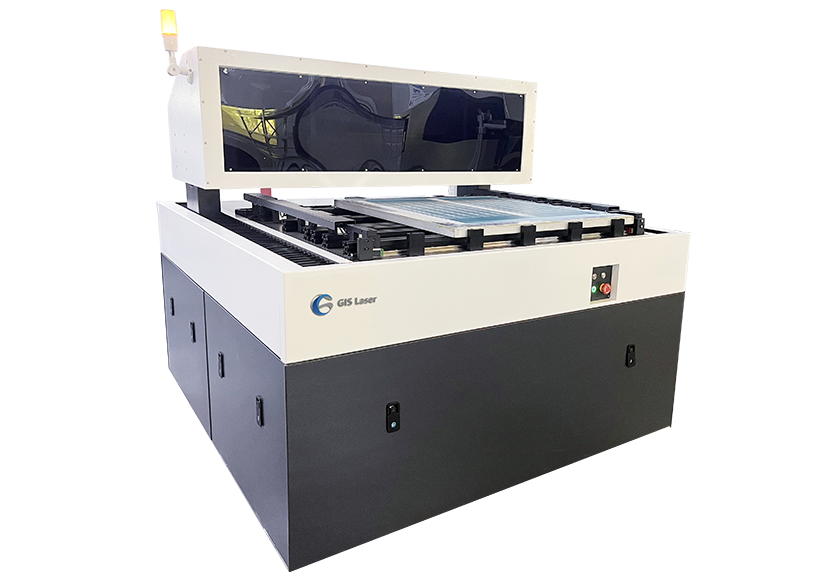

CTS 是采用业界领先的紫激光技术,采用美国TI公司的DMD核心元件,配合高功率405nm 激光模块,以及高精度的直线电机运动系统和稳定的水冷系统。能在丝网表面直接高精度曝光,省却菲林工序。给客户带来高分辨率,高效率及低成本产品。这种最新的数字曝光系统(CTS)将成为业界新的标准。
高精度:
分辨率1270dpi/2540dpi,加网133线
高效率:
曝光1平方米的网板,只需3分钟;曝光对位准确,节约印刷准备时间,同时减少人工
低成本:
由于无需菲林,从而防止菲林磨损及涨缩不稳定而产生质量问题,同时菲林价格较高,节约大量成;
本;将传统工作曝光流程的3个步骤,缩短成CTS工作流程的1个步骤,达到快速制版的目的
160um/ 147 times/QTX/270ma100mm/s
20um/10times/LX 660-B/250mA100mm/s
8um/147 times/LX660-B/260mA40mm/s
20um/60times/Trifecta/165mA200mm/s
利用TI的图形发生器-数字微镜器件(DMD)芯片来产生数字图像, DMD由80万或200万个微镜组成,在DMD光斑范围内,能保证清晰和锐利的方形网点。这种最新的数字曝光系统已成为业界新标准。
1270dpi的光学分辨率,很容易加网到133线的精度,实现网点的高保真效果。2540dpi的光学分辨率,不但能够表现高清晰度的曲线,同时能够完美表现调频网点。 网点印刷可实现133线四色网版制作,3%以上密度渐变流畅。
2540dpi
线条宽度 50um
5% 网点
四色网图片
优良的激光穿透力,提供15瓦、20瓦、25瓦三种激光功率的激光器供选择,可穿透溶剂型120μm和水性厚膜板220μm,适用于特殊网版,如碳油、水菲林等网版制作。
CTS激光直接制版系统与传统丝印制版工艺完全兼容,可直接读取格式1_bit tiff数据文件,转换成图像以激光头投影的方式进行曝光成像,前后工艺与传统工艺完全兼容,适应于印花、花纸、包装、PCB、标签标牌、汽车玻璃、家电玻璃、电子玻璃、装饰等网印行业。
型号 |
CTS300C
|
---|---|
适用范围 | 纺织、贴花、汽车、包装、PCB、标签、装饰等 |
最大网框规格 | 1200×1300 |
最小网框规格 | 400x400 |
最大曝光范围 | 1100x1250 |
网框厚度 | 25-4mm(可定制) |
成像系统技术 | DMD DLP 技术 |
感光胶膜厚 | 溶剂型感光胶: 3μm-150μm,水性感光胶: 3μm-500μm |
曝光时间 | 120-240s/m²,350 目黄网,(SBQ 型感光乳剂) |
图像解析 | 1270dpi/2540dpi(可选);12700dpi(PCB专用) |
上加网线数 | 最高可达133LPI |
聚焦方式 | 动态聚焦 |
文件格式 | 1_bit tiff、Gerber 等. |
激光类型 | UVLD 激光器,波长 405±5nm |
激光能量 | 20W/25W/30W(可选) |
设备尺寸 (mm) | 1960x1800x1500 |
设备净重 | 1500KG |
工作条件 | 黄光室;无尘等级: 10000;温度:22±2°C;相对湿度:40-70% (不结露) |
动力 | 电源: 单相220v,50/60Hz,4KW, 压缩空气: 1L/min |
*如有规格变更恕不另行通知
