CTS 是采用业界领先的紫激光技术，采用美国TI公司的DMD核心元件，配合高功率405nm 激光模块，以及高精度的直线电机运动系统和稳定的水冷系统。能在丝网表面直接高精度曝光，省却菲林工序。给客户带来高分辨率，高效率及低成本产品。这种最新的数字曝光系统(CTS)将成为业界新的标准。
高精度：
分辨率1270dpi/2540dpi，加网133线
高效率：
曝光1平方米的网板，只需3分钟；曝光对位准确，节约印刷准备时间，同时减少人工
低成本:
由于无需菲林，从而防止菲林磨损及涨缩不稳定而产生质量问题，同时菲林价格较高，节约大量成
本；将传统工作曝光流程的3个步骤，缩短成CTS工作流程的1个步骤，达到快速制版的目的
160um/ 147 times/QTX/270ma100mm/s
20um/10times/LX 660-B/250mA100mm/s
8um/147 times/LX660-B/260mA40mm/s
20um/60times/Trifecta/165mA200mm/s
利用TI的图形发生器-数字微镜器件（DMD）芯片来产生数字图像, DMD由80万或200万个微镜组成，在DMD光斑范围内，能保证清晰和锐利的方形网点。这种最新的数字曝光系统已成为业界新标准。
1270dpi的光学分辨率，很容易加网到133线的精度，实现网点的高保真效果。2540dpi的光学分辨率，不但能够表现高清晰度的曲线，同时能够完美表现调频网点。 网点印刷可实现133线四色网版制作，3%以上密度渐变流畅。
2540dpi
线条宽度 50um
5% 网点
四色网图片
优良的激光穿透力，提供15瓦、20瓦、25瓦三种激光功率的激光器供选择，可穿透溶剂型120μm和水性厚膜板220μm，适用于特殊网版，如碳油、水菲林等网版制作。
CTS激光直接制版系统与传统丝印制版工艺完全兼容，可直接读取格式1_bit tiff数据文件，转换成图像以激光头投影的方式进行曝光成像，前后工艺与传统工艺完全兼容，适应于印花、花纸、包装、PCB、标签标牌、汽车玻璃、家电玻璃、电子玻璃、装饰等网印行业。

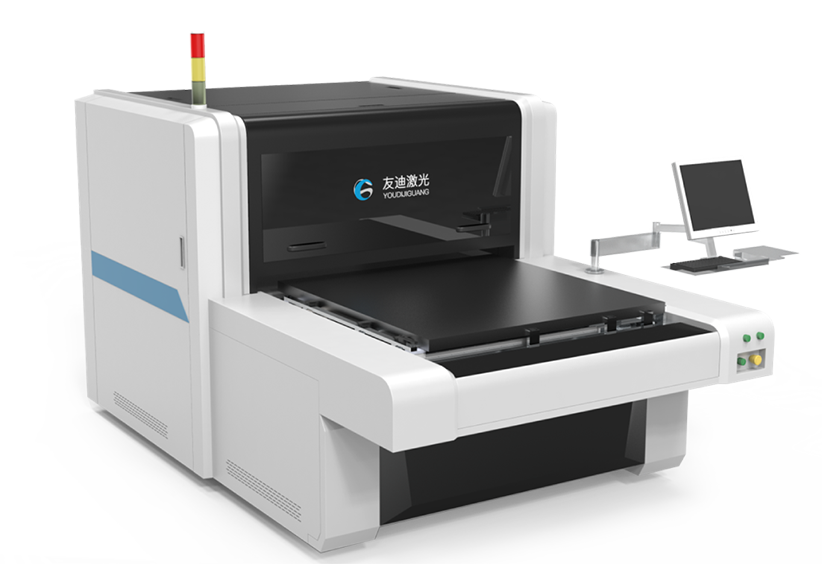

| 规格参数/型号 |
CTS301
CTS311
CTS311AI

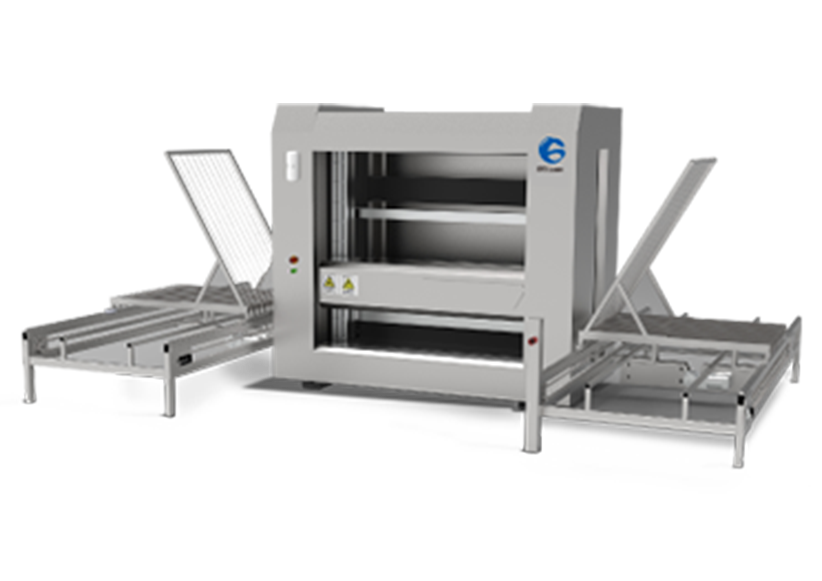

CTS300V （立式）
|
|---|---|
| 适用范围 | 纺织、贴花、标签、装饰、包装、PCB等 |
| 最大网框规格(mm) |
1200x1800
200x1300
|
| 最小网框规格(mm) | 400×400 |
| 最大曝光范围(mm) | 1100x1250 |
| 网框厚度 | 25-45mm(可定制) |
| 成像系统技术 | DMD DLP 技术 |
| 感光胶膜厚 | 溶剂型感光胶: 3μm-120μm，水性感光胶: 3μm-220μm |
| 曝光时间 | 120-240s/m²，350 目黄网，(SBQ 型感光乳剂) |
| 图像解析 |
1270dpi
2540dpi(可选)/12700dpi（PCB专用）
|
| 加网线数 | 最高可达133LPI |
| 聚焦方式 | 动态聚焦 |
| 文件格式 | 1_bit tiff、Gerber 等. |
| 激光类型 | UVLD 激光器，波长 405±5nm |
| 激光能量 | 15W/20W/25W(可选) |
| 设备尺寸 (mm) | 2930x1900x1600 |
| 设备净重 | 3600KG |
| 工作环境 | 黄光室；无尘等级: 10000；温度：22±2°C；相对湿度：40-70% （不结露） |
| 动力电、空压 | 电源： 单相220v，50/60Hz，3KW； 气: 1L/min |
*以上为2020版设备参数，如有更新会另行通知
