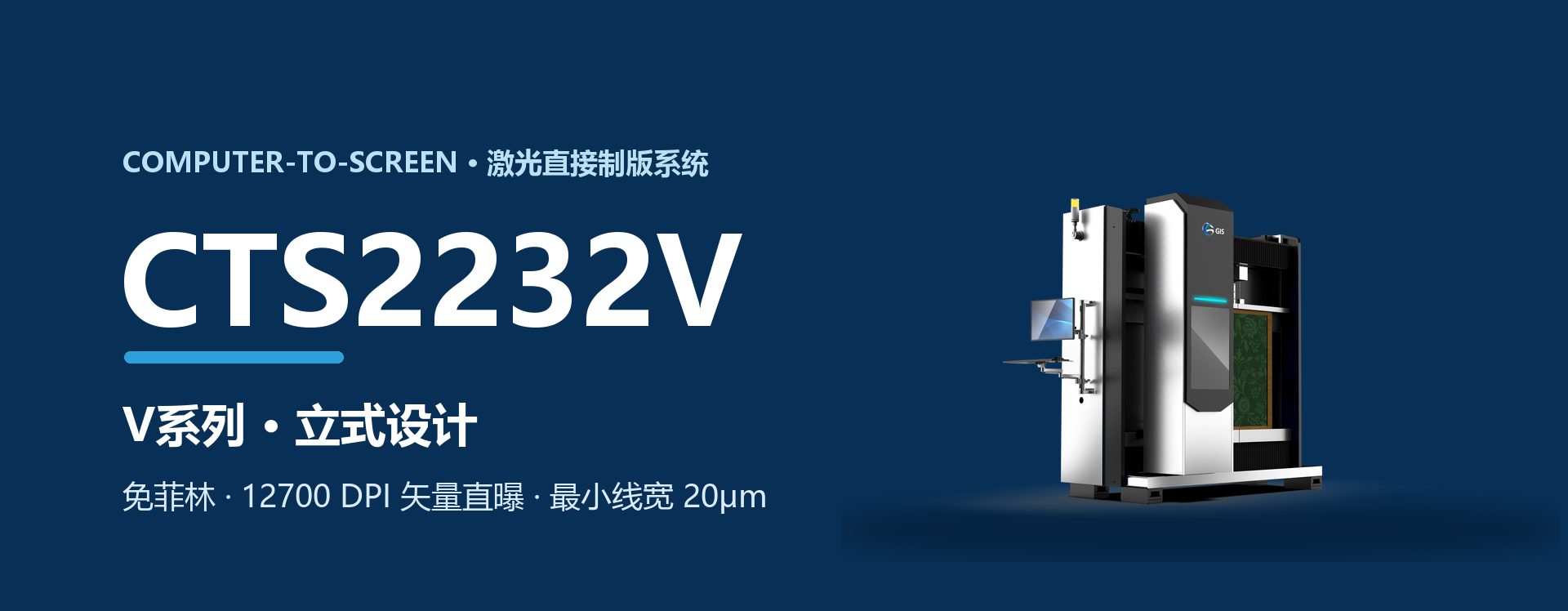

立式省空间设计，内置照明、安全垫即时停止，支持自动化上下料集成——高产高效。
可选配自动上下料，无缝对接生产线
内置照明便于运行中丝网检测
压力感应安全垫，触发即停保障操作安全
立式设计节省空间，框架尺寸不缩水
| 项目 | 参数 |
|---|---|
| 型号 | CTS2232V |
| 最大框架尺寸 | 2200x3200 mm |
| 最小框架尺寸 | 700x700 mm |
| 曝光尺寸 | 2100x3100 mm |
| 设备尺寸 (宽x深x高) | 4580x1570x3500 mm |
| 设备重量 | 4150 kg |
| 成像系统 | DMD DLP数字成像技术 |
| 感光胶厚度 (EOM) | 10 - 900 um（指定SBQ乳剂，含网版） |
| 曝光时间 | 120 - 240 秒/平方米（@ #350黄色网版） |
| 图像分辨率 | 1270 / 2540 / 5080 / 12700 DPI（PDF矢量） |
| 加网线数量 | 最高 133 - 200 LPI（200 LPI @ 2540 DPI） |
| 对焦方式 | 动态自动对焦 |
| 文件格式 | 1-bit TIFF, Gerber, PDF矢量 |
| 激光类型 | UV激光，波长 405 +/- 5 nm |
| 激光功率 | 20W / 25W / 30W（可选） |
| 网框厚度 | 25 - 40 mm（可定制） |
| 定位方式 | M&R Tri-loc / ROQ pin / MHM pin |
| 工作环境 | 黄光室；无尘等级: 100000；温度：22±2°C；相对湿度：40-70%（不结露） |
| 电源 | 单相220V，50/60 Hz，4 kW |
| 压缩空气 | 0.5 MPa |
