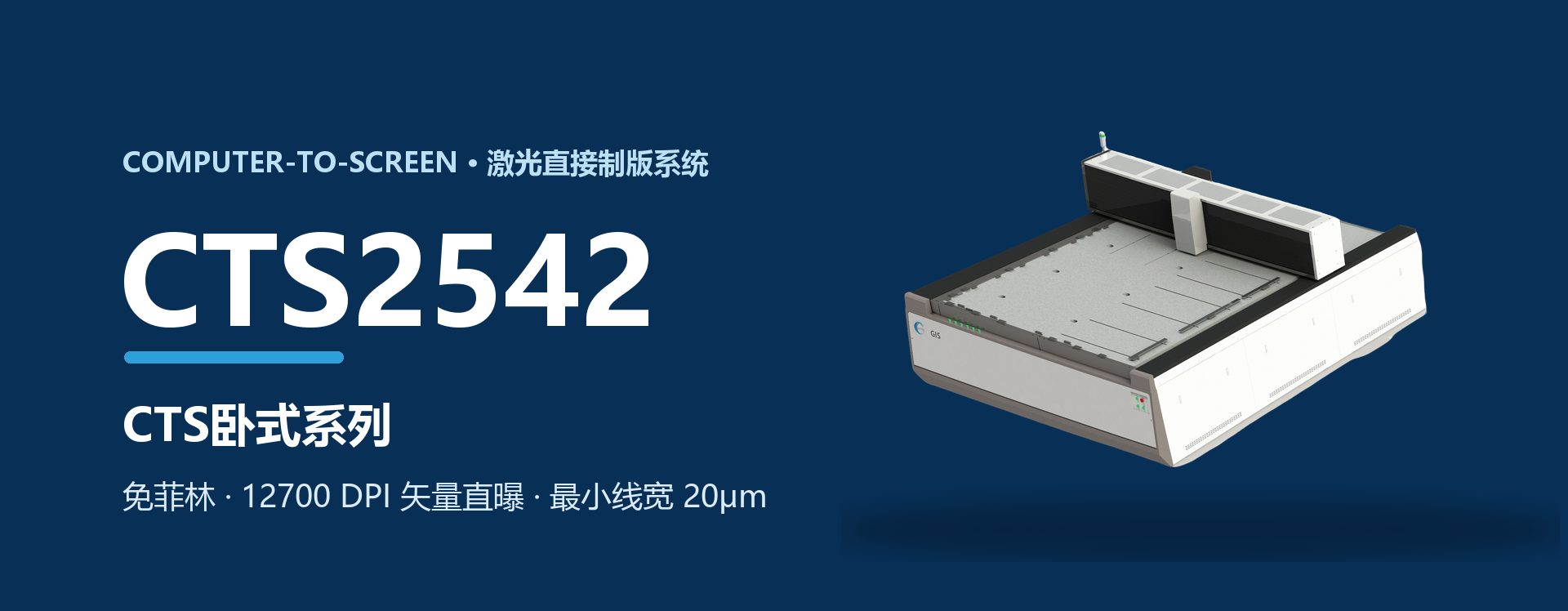

高强度钢结构，大尺寸框架下仍保持卓越刚性及稳定性，覆盖 600x800 至 2500x4200 mm 全尺寸丝印场景。
高强度钢结构一体成型，刚性强、抗振优
HIWIN直线导轨确保XY轴平滑精密运动
一体式水冷保障激光稳定输出
TI DMD数字微镜器件实现超清晰成像
| 项目 | 参数 |
|---|---|
| 型号 | CTS2542 |
| 最大框架尺寸 | 2500x4200 mm |
| 最小框架尺寸 | 700x700 mm |
| 曝光尺寸 | 2500x3500 mm |
| 设备尺寸 (宽x深x高) | 5550x3650x1680 mm |
| 设备重量 | 6000 kg |
| 成像系统 | DMD DLP数字成像技术 |
| 感光胶厚度 (EOM) | 10 - 900 um（指定SBQ乳剂，含网版） |
| 曝光时间 | 120 - 240 秒/平方米（@ #350黄色网版） |
| 图像分辨率 | 1270 / 2540 / 5080 / 12700 DPI（PDF矢量） |
| 加网线数量 | 最高 133 - 200 LPI（200 LPI @ 2540 DPI） |
| 对焦方式 | 动态自动对焦 |
| 文件格式 | 1-bit TIFF, Gerber, PDF矢量 |
| 激光类型 | UV激光，波长 405 +/- 5 nm |
| 激光功率 | 20W / 25W / 30W（可选） |
| 网框厚度 | 25 - 40 mm（可定制） |
| 定位方式 | M&R Tri-loc / ROQ pin / MHM pin |
| 工作环境 | 黄光室；无尘等级: 100000；温度：22±2°C；相对湿度：40-70%（不结露） |
| 电源 | 单相220V，50/60 Hz，4 kW |
| 压缩空气 | 0.5 MPa |
