ROLL-TO-ROLL LDI

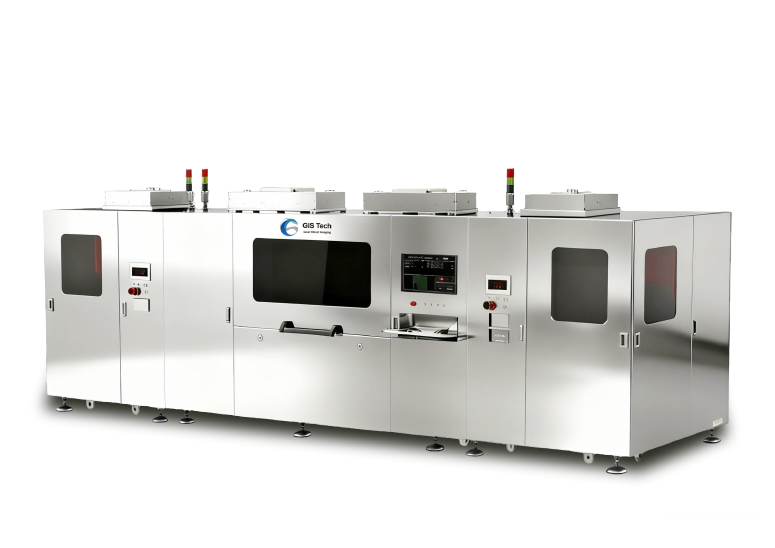

Roll-to-Roll FPC LDI 系列

软板卷对卷连续曝光,面向 FPC、BMS 与卷料金属蚀刻,最高 200 m/h,最大幅面 520×2000 mm。

系列亮点

依据机型配置不同

200 m/h卷对卷产能 · RTR535
520×2000 mm最大曝光幅面
L/S 25/25 µm解析度 · RTR412
405 nm激光波长
规格参数

全部 2 款机型完整参数

项目RTR535RTR412
平台类型线路卷对卷线路卷对卷
应用领域FPC、BMS,
金属蚀刻(卷料)
FPC、BMS,
金属蚀刻(卷料)
镜头数量54
波长405 nm405 nm
最大曝光面积520×2000 mm250×800 mm
解析度(最小线宽/线距)L/S = 50/50 μmL/S = 25/25 μm
外层对准精度±12 μm±8 μm
内层对准精度//
产能200 m/h
@500×2000mm @50 mj/cm²
75 m/h
@250×800mm @50 mj/cm²
线宽公差±10%±10%
焦深(DOF)±300 μm±100 μm
涨缩模式固定涨缩 / 自动涨缩 / 量测涨缩 / 分区对位
文件格式Gerber274x / ODB++
设备尺寸6436×1895×2152 mm2500×1700×2150 mm
设备重量7.5 T4.5 T
