先进的CTS解决方案制造商

CTS 是采用业界领先的紫激光技术,采用美国TI公司的DMD核心元件,配合高功率405nm 激光模块,以及高精度的直线电机运动系统和稳定的水冷系统。能在丝网表面直接高精度曝光,省却菲林工序。给客户带来高分辨率,高效率及低成本产品。这种最新的数字曝光系统(CTS)将成为业界新的标准。


CTS 应用优势

高精度:
分辨率1270dpi/2540dpi,加网133线

高效率:
曝光1平方米的网板,只需3分钟;曝光对位准确,节约印刷准备时间,同时减少人工

低成本:
由于无需菲林,从而防止菲林磨损及涨缩不稳定而产生质量问题,同时菲林价格较高,节约大量成
本;将传统工作曝光流程的3个步骤,缩短成CTS工作流程的1个步骤,达到快速制版的目的

适用于感光胶膜厚3-220μm

160um/ 147 times/QTX/270ma100mm/s

20um/10times/LX 660-B/250mA100mm/s

8um/147 times/LX660-B/260mA40mm/s

20um/60times/Trifecta/165mA200mm/s

数字化成像技术

利用TI的图形发生器-数字微镜器件(DMD)芯片来产生数字图像, DMD由80万或200万个微镜组成,在DMD光斑范围内,能保证清晰和锐利的方形网点。这种最新的数字曝光系统已成为业界新标准。

高分辨率

1270dpi的光学分辨率,很容易加网到133线的精度,实现网点的高保真效果。2540dpi的光学分辨率,不但能够表现高清晰度的曲线,同时能够完美表现调频网点。 网点印刷可实现133线四色网版制作,3%以上密度渐变流畅。

2540dpi

线条宽度 50um

5% 网点

四色网图片

优良的激光穿透能力

优良的激光穿透力,提供15瓦、20瓦、25瓦三种激光功率的激光器供选择,可穿透溶剂型120μm和水性厚膜板220μm,适用于特殊网版,如碳油、水菲林等网版制作。


简易高效激光直接制版流程

CTS激光直接制版系统与传统丝印制版工艺完全兼容,可直接读取格式1_bit tiff数据文件,转换成图像以激光头投影的方式进行曝光成像,前后工艺与传统工艺完全兼容,适应于印花、花纸、包装、PCB、标签标牌、汽车玻璃、家电玻璃、电子玻璃、装饰等网印行业。

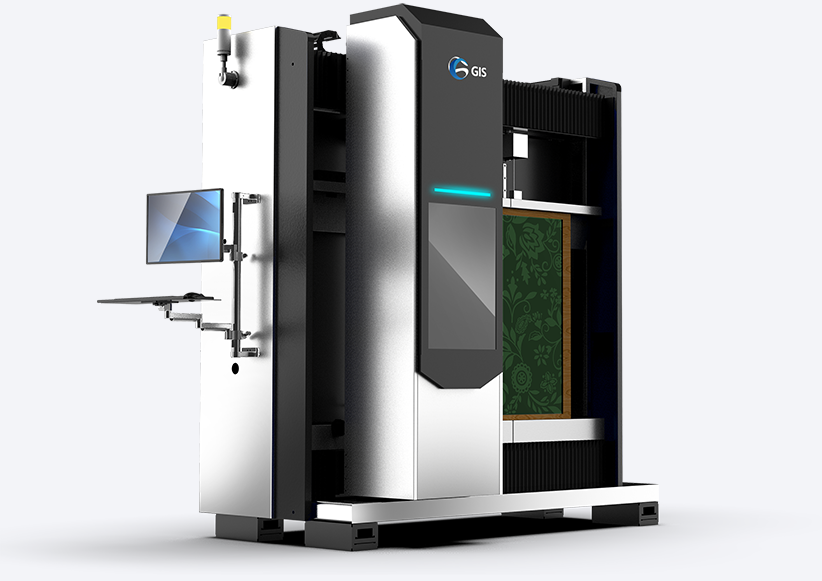

型号
CTS700
适用范围 纺织、贴花、汽车、包装、PCB、标签、装饰等
最大网框规格 2000x3100
最小网框规格 700x700
最大曝光范围 1900x3000
网框厚度 25-55mm(可定制)
成像系统技术 DMD DLP 技术
感光胶膜厚 溶剂型感光胶: 3μm-120μm,水性感光胶: 3μm-220μm
曝光时间 120-240s/m²,350 目黄网,(SBQ 型感光乳剂)
图像解析 1270dpi/2540dpi(可选);12700dpi(PCB专用)
上加网线数 最高可达133LPI
聚焦方式 动态聚焦
文件格式 1_bit tiff、Gerber 等.
激光类型 UVLD 激光器,波长 405±5nm
激光能量 15W/20W/25W(可选)
设备尺寸 (mm) 3850x2550x1400
设备净重 4200KG
工作条件 黄光室;无尘等级: 10000;温度:22±2°C;相对湿度:40-70% (不结露)
动力 电源: 单相220v,50/60Hz,4KW(CTS200,CTS300) ;5Kw(CTS500,CTS700), 气: 1L/min

*如有规格变更恕不另行通知
